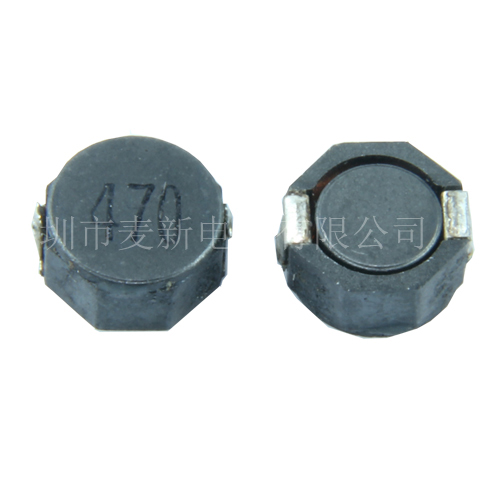

產品名稱：MDRH系列 產品編號：111837-801 產品型號：八角形貼片功率電感 公司名稱：深圳市麥新(MT)電子有限公司
|
點擊查看大圖 ↑ |
MDRH TYPE

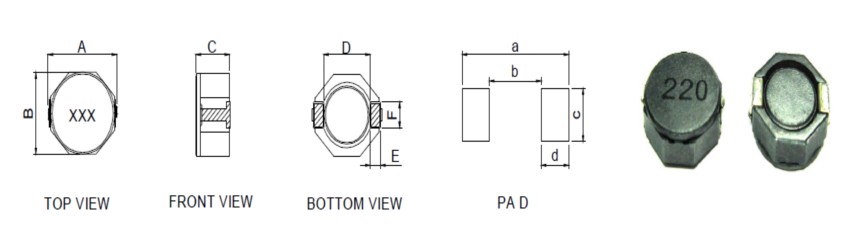

0External dimensions (unit : mm)（外觀尺寸）
|
PART NO. |
A±0.3 |
B±0.3 |
C(MAX) |
D(MAX) |
E(Ref) |
F(Ref) |
a |
b |
c |
d |
|
MDRH8D28 |
8 |
8 |
3.0 |
6.3 |
1.2 |
2.5 |
10.1 |
6.1 |
2.8 |
2.0 |
|
MDRH8D38 |
8 |
8 |
4.0 |
6.3 |
1.2 |
2.5 |
10.1 |
6.1 |
2.8 |
2.0 |
|
MDRH8D43 |
8 |
8 |
4.5 |
6.3 |
1.2 |
2.5 |
10.1 |
6.1 |
2.8 |
2.0 |
|
MDRH8D58 |
8 |
8 |
6.0 |
6.3 |
1.2 |
2.5 |
10.1 |
6.1 |
2.8 |
2.0 |
0PART NUMBERING SYSTEM （品名系統）
MDRH 8D28 - 150 M - C
1 2 3 4 5
1 Series Name 品名 麥新電感品名.
2 Dimensions 尺寸 外圍X高度
3 Inductance 電感值 前兩位為有效數字,第三位表0的個數, 150:15 uH. 151 :150uH.
4 Tolerance 公差 J: ±5%, K: ±10%, L: ±15%, M: ±20%, P: ±25%, N: ±30%
5 Packing code 包裝方式 C: Tape&Reel (卷裝) B: In Bulk (散裝/袋裝)
0FEATURES (特性)
Magnetically shielded construction (閉磁路結構造設計)
Compact and thin （輕便薄小）
Large Current and low DCR （大電流低直流阻抗）
Suitable for reflow soldering (適用于回流焊接SMT工藝)
0APPLICATION (用途)
Widely use in battery powered equipment Digital camera﹠scanner/DC-DC Converter
CD-ROM﹠DCD /Laptop﹠Notebook /UGA display card etc
廣泛應用于電源設備，數碼相機。掃描儀，升降壓轉換，CD-ROM,DVD播放機，筆記本電腦，主板和顯卡等等。
MDRH TYPE
Electrical Characteristics
|
STAMP |
Inductance (uH) |
MDRH8D28 |
MDRH8D38 |
MDRH8D43 |
MDRH8D58 |
||||
|
DCR (Ω) Max |
Isat (mA) |
DCR (Ω) Max |
Isat (mA) |
DCR (Ω) Max |
Isat (mA) |
DCR (Ω) Max |
Isat (mA) |
||
|
1R8 |
1.8 |
|
|
0.015 |
7.00 |
|
|
|
|
|
2R0 |
2.0 |
0.022 |
5.00 |
|
|
0.022 |
7.00 |
|
|
|
2R5 |
2.5 |
0.024 |
4.50 |
0.017 |
6.50 |
|
|
|
|
|
3R3 |
3.3 |
|
|
|
|
0.027 |
6.00 |
|
|
|
3R5 |
3.5 |
0.031 |
4.00 |
0.024 |
5.00 |
|
|
|
|
|
3R9 |
3.9 |
|
|
|
|
0.030 |
4.50 |
0.016 |
4.10 |
|
4R7 |
4.7 |
0.040 |
3.40 |
0.029 |
4.60 |
0.033 |
4.30 |
|
|
|
5R0 |
5.0 |
|
|
|
|
|
|
0.017 |
3.80 |
|
6R2 |
6.2 |
0.049 |
3.00 |
|
|
0.036 |
4.00 |
0.020 |
3.30 |
|
6R8 |
6.8 |
|
|
|
|
|
4.40 |
|
|
|
7R3 |
7.3 |
0.060 |
2.80 |
|
|
|
|
|
|
|
100 |
10 |
0.079 |
2.50 |
0.048 |
3.00 |
0.059 |
3.08 |
0.026 |
2.60 |
|
150 |
15 |
0.109 |
1.90 |
0.067 |
2.75 |
0.083 |
2.24 |
0.037 |
2.30 |
|
220 |
22 |
0.157 |
1.60 |
0.105 |
2.30 |
0.118 |
2.00 |
0.046 |
1.70 |
|
330 |
33 |
0.205 |
1.30 |
0.157 |
1.75 |
0.160 |
1.50 |
0.065 |
1.50 |
|
470 |
47 |
0.310 |
1.15 |
0.189 |
1.52 |
0.230 |
1.33 |
0.091 |
1.20 |
|
680 |
68 |
0.430 |
0.92 |
0.290 |
1.30 |
0.280 |
1.12 |
0.13 |
1.00 |
|
101 |
100 |
0.560 |
0.75 |
0.410 |
1.05 |
0.440 |
0.91 |
0.18 |
0.80 |
Measuring Freq: 100uH以下:100KHZ/0.25V ；100uH以上1KHZ /0.3V
IDC: The current when the inductance becomes 35% lower than its nominal value ,and temperature rise40℃△t=40℃(ta=20℃).
