MDGA系列

當前位置：網站首頁 - 產品中心 - MDGA系列

產品名稱：MDGA系列

產品編號：113627-763

產品型號：高頻繞線電感

公司名稱：深圳市麥新(MT)電子有限公司

√ 收藏該產品信息 | √ 對該產品留言

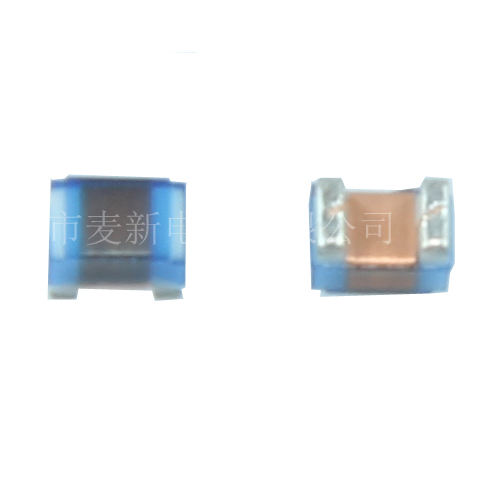

點擊查看大圖 ↑

產品詳細介紹：

MDGA

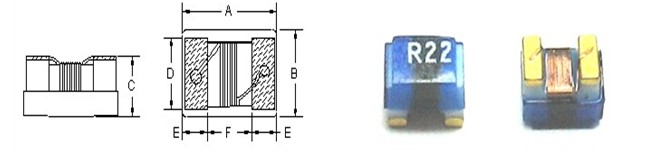

External dimensions (unit :mm) （外觀尺寸）

PART NO.	A（Max）	B(Max)	C(Max)	D	E(Ref)	F(Ref)
MDGA0603	1.78	1.10	0.95	1.02	0.64	0.3
MDGA0805	2.30	1.70	1.52	1.78	1.02	0.5
MDGA1008	2.80	2.70	2.10	2.54	1.02	0.5

PART NUMBERING SYSTEM （品名系統）

MDGA 0603 - 30N J - R

1 2 3 4 5

1 Series Name 品名指麥新品名.

2 Dimensions 尺寸外圍X高度

3 Inductance 電感值 30N指30nH。 R10指：100nH 。

4 Tolerance 公差 J: ±5%, K: ±10%, L: ±15%, M: ±20%, P: ±25%, N: ±30%

5 Packing code包裝方式 C: Tape&Reel (卷裝) B: In Bulk (散裝/袋裝)

FEATURES (特性)

1. High frequency applications

2.Close tolerance application.2% to tolerance is a available for particular inductance values

3.Small footprint as well as low profile

4.High quality factor

5.A vailable for custom values

6.material a vailable for ceramic or ferrite

APPLICATION (用途)

Mobile phone, portable phones, cordless phones, pagers,& High Freq.Commumication Products GPS.

移動電話，便攜電話，呼叫器，無線電話.高頻通訊類產品。全球定位系統等。

MDGA TYPE

MDGAI0603 TYPE

Part number	Inductance (nH)	Tolerance	Q (min)	SRF(MHz) (min)	DCR(Ω) （max）	IDC(mA) (max)
MDGA0603-1N6J	1.6@250MHz	10,5	24	12500	0.030	700
MDGA0603-1N8J	1.8@250MHz	10,5	16	12500	0.045	700
MDGA0603-3N3J	3.3@250MHz	10,5,2	35	5900	0.045	700
MDGA0603-3N6J	3.6@250MHz	10,5,2	22	900	0.063	700
MDGA0603-3N9J	3.9@250MHz	10,5,2	22	6900	0.080	700
MDGA0603-4N3J	4.3@250MHz	10,5,2	22	5900	0.063	700
MDGA0603-4N7J	4.7@250MHz	10,5,2	20	5800	0.116	700
MDGA0603-5N1J	5.1@250MHz	10,5,2	20	5700	0.140	700
MDGA0603-5N6J	5.6@250MHz	10,5,2	26	4760	0.075	700
MDGA0603-6N8J	6.8@250MHz	10,5,2	27	5800	0.110	700
MDGA0603-7N5J	7.5@250MHz	10,5,2	28	4800	0.106	700
MDGA0603-8N2J	8.2@250MHz	10,5,2	30	4200	0.115	700
MDGA0603-8N7J	8.7@250MHz	5,2	28	4600	0.109	700
MDGA0603-9N5J	9.5@250MHz	5,2	28	5400	0.135	700
MDGA0603-10NJ	10@250MHz	5,2	31	4800	0.130	700
MDGA0603-11NJ	11@250MHz	5,2	30	4000	0.086	700
MDGA0603-12NJ	12@250MHz	5,2	35	4000	0.130	700
MDGA0603-15NJ	15@250MHz	5,2	35	4000	0.170	700
MDGA0603-16NJ	16@250MHz	5,2	34	3300	0.104	700
MDGA0603-18NJ	18@250MHz	5,2	35	3100	0.170	700
MDGA0603-22NJ	22@250MHz	5,2	38	3000	0.190	700
MDGA0603-23NJ	23@250MHz	5,2	38	2850	0.190	700

1.L,Q tested by HP4291B+16193

2.DCR tested by HP4263B

3.Apply rating current to inductor,the temperature rising of surface less than 20℃\

MDGA TYPE

MDGA0603 TYPE

Part number	Inductance (nH)	Tolerance	Q (min)	SRF(MHz) (min)	DCR(Ω) （max）	IDC(mA) (max)
MDGA0603-24NJ	24@250MHz	5,2	36	2650	0.135	700
MDGA0603-27NJ	27@250MHz	5,2	40	2800	0.220	600
MDGA0603-30NJ	30@250MHz	5,2	37	2250	0.144	600
MDGA0603-33NJ	33@250MHz	5,2	40	2300	0.220	600
MDGA0603-36NJ	36@250MHz	5,2	37	2080	0.250	600
MDGA0603-39NJ	39@250MHz	5,2	40	2200	0.250	600
MDGA0603-43NJ	43@250MHz	5,2	38	2000	0.280	600
MDGA0603-47NJ	47@200MHz	5,2	38	2000	0.280	600
MDGA0603-51NJ	51@200MHz	5,2	35	1900	0.270	600
MDGA0603-56NJ	56@200MHz	5,2	38	1900	0.310	600
MDGA0603-68NJ	68@200MHz	5,2	37	1700	0.340	600
MDGA0603-72NJ	72@150MHz	5,2	34	1700	0.490	400
MDGA0603-82NJ	82@150MHz	5,2	34	1700	0.540	400
MDGA0603-R10J	100@150MHz	5,2	34	1400	0.580	400
MDGA0603-R11J	110@150MHz	5,2	32	1350	0.610	300
MDGA0603-R12J	120@150MHz	5,2	32	1300	0.650	300
MDGA0603-R15J	150@150MHz	5,2	28	990	0.920	280
MDGA0603-R18J	180@100MHz	5,2	25	990	1.25	240
MDGA0603-R20J	200@100MHz	10,5,2	25	900	1.98	200
MDGA0603-R21J	210@100MHz	10,5,2	27	895	2.06	200
MDGA0603-R22J	220@100MHz	5,2	25	900	2.10	200
MDGA0603-R25J	250@100MHz	10,5,2	25	822	3.55	120
MDGA0603-R27J	270@100MHz	5,2	24	900	2.30	170
MDGA0603-R33J	330@100MHz	5,2	25	900	3.89	100
MDGA0603-R39J	390@100MHz	5,2	25	900	4.35	100

1.L,Q tested by HP4291B+16193

2.DCR tested by HP4263B

3.Apply rating current to inductor,the temperature rising of surface less than 20℃

MDGA TYPE

MDGA 0805 TYPE

Part number	Inductance (nH)	Tolerance	Q (min)	SRF(MHz) (min)	DCR(Ω) （max）	IDC(mA) (max)
MDGA0805-2N2J	2.2@250MHz	J,K,M	50@1500MHz	6000	0.05	600
MDGA0805-3N3J	3.3@250MHz	J,K,M	25@1500MHz	6000	0.20	600
MDGA0805-6N8J	6.8@250MHz	J,K,M	50@1000MHz	5500	0.11	600
MDGA0805-8N2J	8.2@250MHz	J,K,M	50@1000MHz	4700	0.12	600
MDGA0805-12NJ	12@250MHz	G,J,K	50@500MHz	4000	0.15	600
MDGA0805-15NJ	15@250MHz	G,J,K	50@500MHz	3400	0.17	600
MDGA0805-18NJ	18@250MHz	G,J,K	50@500MHz	3300	0.2	600
MDGA0805-22NJ	22@250MHz	G,J,K	55@500MHz	2600	0.22	500
MDGA0805-27NJ	27@250MHz	F,G,J,K	55@500MHz	2500	0.25	500
MDGA0805-33NJ	33@250MHz	F,G,J,K	55@500MHz	2500	0.27	500
MDGA0805-39NJ	39@250MHz	F,G,J,K	60@500MHz	2000	0.29	500
MDGA0805-47NJ	47@200MHz	F,G,J,K	60@500MHz	1650	0.31	500
MDGA0805-56NJ	56@200MHz	F,G,J,K	60@500MHz	1550	0.34	500
MDGA0805-68NJ	68@200MHz	F,G,J	60@500MHz	1450	0.38	500
MDGA0805-82NJ	82@150MHz	F,G,J	60@500MHz	1300	0.42	400
MDGA0805-R10J	100@150MHz	F,G,J	55@500MHz	1200	0.46	400
MDGA0805-R12J	120@150MHz	F,G,J	50@250MHz	1100	0.51	400
MDGA0805-R15J	150@100MHz	F,G,J	50@250MHz	920	0.56	400
MDGA0805-R18J	180@100MHz	F,G,J	50@250MHz	870	0.64	400
MDGA0805-R22J	220@100MHz	F,G,J	50@250MHz	850	1.10	400
MDGA0805-R27J	270@100MHz	F,G,J	48@250MHz	800	1.30	280
MDGA0805-R33J	330@100MHz	F,G,J	48@250MHz	750	1.40	260
MDGA0805-R39J	390@100MHz	F,G,J	45@250MHz	700	2.30	200
MDGA0805-R47J	470@100MHz	F,G,J	45@250MHz	650	2.50	170
MDGA0805-R56J	560@50MHz	F,G,J	30@50MHz	570	3.50	170
MDGA0805-R68J	680@50MHz	F,G,J	30@50MHz	500	4.00	170

1.L,Q tested by HP4291B+16193

2.DCR tested by HP4263B

3.Apply rating current to inductor,the temperature rising of surface less than 20℃

MDGA TYPE

MDGA 1008 TYPE

Part number	Inductance (nH)	Tolerance	Q (min)	SRF(MHz) (min)	DCR(Ω) （max）	IDC(mA) (max)
MDGA1008-10NJ	10@50MHz	G,J,K	50@500MHz	4100	0.08	1000
MDGA1008-12NJ	12@50MHz	G,J,K	50@500MHz	3300	0.09	1000
MDGA1008-15NJ	15@50MHz	G,J,K	50@500MHz	2500	0.10	1000
MDGA1008-18NJ	18@50MHz	G,J,K	50@350MHz	2500	0.11	1000
MDGA1008-22NJ	22@50MHz	G,J,K	55@350MHz	2400	0.12	1000
MDGA1008-27NJ	27@50MHz	G,J,K	55@350MHz	1600	0.13	1000
MDGA1008-33NJ	33@50MHz	G,J,K	60@350MHz	1600	0.14	1000
MDGA1008-39NJ	39@50MHz	G,J,K	60@350MHz	1500	0.15	1000
MDGA1008-47NJ	47@50MHz	G,J,K	65@350MHz	1500	0.16	1000
MDGA1008-56NJ	56@50MHz	G,J,K	65@350MHz	1300	0.18	1000
MDGA1008-68NJ	68@50MHz	F,G,J	65@350MHz	1300	0.20	1000
MDGA1008-82NJ	82@50MHz	F,G,J	60@350MHz	1000	0.22	1000
MDGA1008-R10J	100@25MHz	F,G,J	60@350MHz	1000	0.56	650
MDGA1008-R12J	120@25MHz	F,G,J	60@350MHz	950	0.63	650
MDGA1008-R15J	150@25MHz	F,G,J	45@100MHz	850	0.70	580
MDGA1008-R18J	180@25MHz	F,G,J	45@100MHz	750	0.77	620
MDGA1008-R22J	220@25MHz	F,G,J	45@100MHz	700	0.84	500
MDGA1008-R27J	270@25MHz	F,G,J	45@100MHz	600	0.91	500
MDGA1008-R33J	330@25MHz	F,G,J	45@100MHz	570	1.05	450
MDGA1008-R39J	390@25MHz	F,G,J	45@100MHz	500	1.12	470
MDGA1008-R47J	470@25MHz	F,G,J	45@100MHz	450	1.19	470
MDGA1008-R56J	560@25MHz	F,G,J	45@100MHz	415	1.33	400
MDGA1008-R62J	620@25MHz	F,G,J	45@100MHz	375	1.40	300
MDGA1008-R68J	680@25MHz	F,G,J	45@100MHz	375	1.47	400
MDGA1008-R75J	750@25MHz	F,G,J	45@100MHz	360	1.54	360
MDGA1008-R82J	820@25MHz	F,G,J	45@100MHz	350	1.61	400
MDGA1008-R91J	910@25MHz	G,J	35@100MHz	320	1.68	380
MDGA1008-1R0J	1000@25MHz	G,J	35@50MHz	290	1.75	370
MDGA1008-1R2J	1200@7.9MHz	G,J	35@50MHz	250	2.00	310
MDGA1008-1R5J	1500@7.9MHz	G,J	28@50MHz	200	2.30	330
MDGA1008-1R8J	1800@7.9MHz	G,J	28@50MHz	160	2.60	300
MDGA1008-2R2J	2200@7.9MHz	G,J	28@50MHz	160	2.80	280
MDGA1008-2R7J	2700@7.9MHz	G,J	22@25MHz	140	3.20	290
MDGA1008-3R3J	3300@7.9MHz	G,J	22@25MHz	110	3.40	290
MDGA1008-3R9J	3900@7.9MHz	G,J	20@25MHz	100	5.0	260
MDGA1008-4R7J	4700@7.9MHz	G,J	20@25MHz	90	5.5	260

1.L,Q tested by HP4291B+16193

2.DCR tested by HP4263B

3.Apply rating current to inductor,the temperature rising of surface less than 20℃
